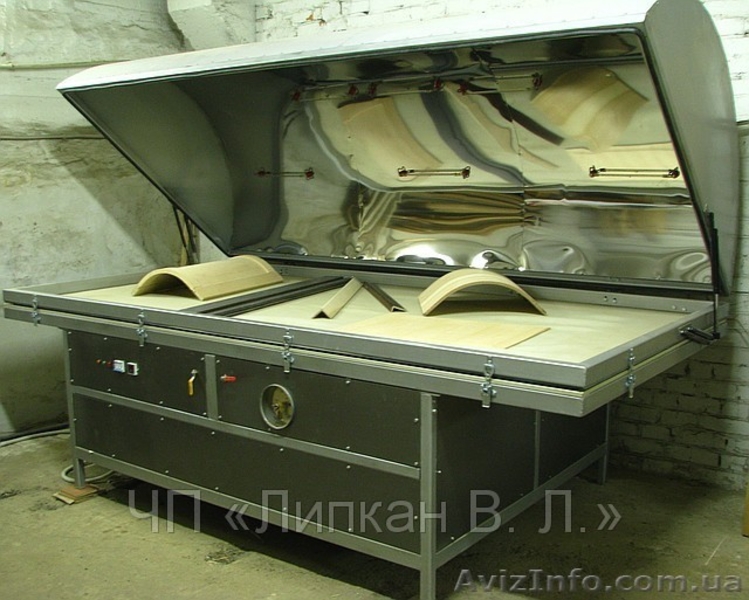

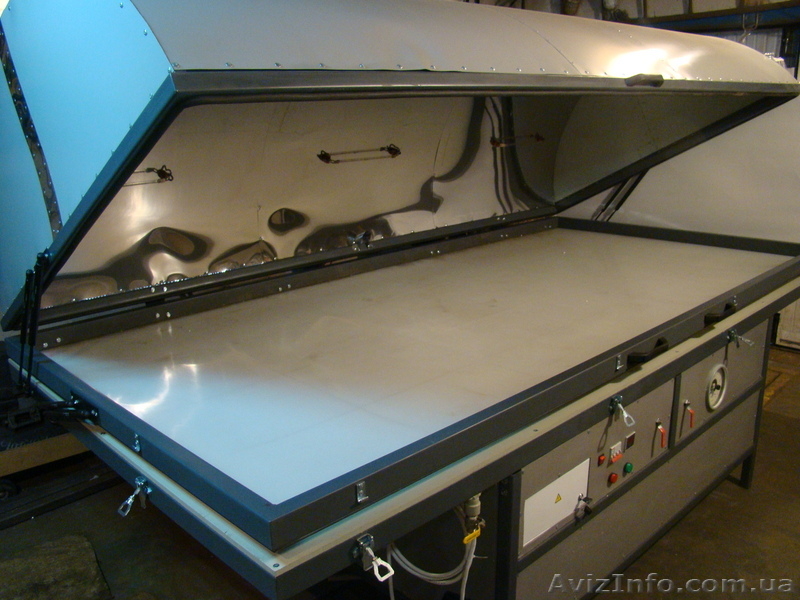

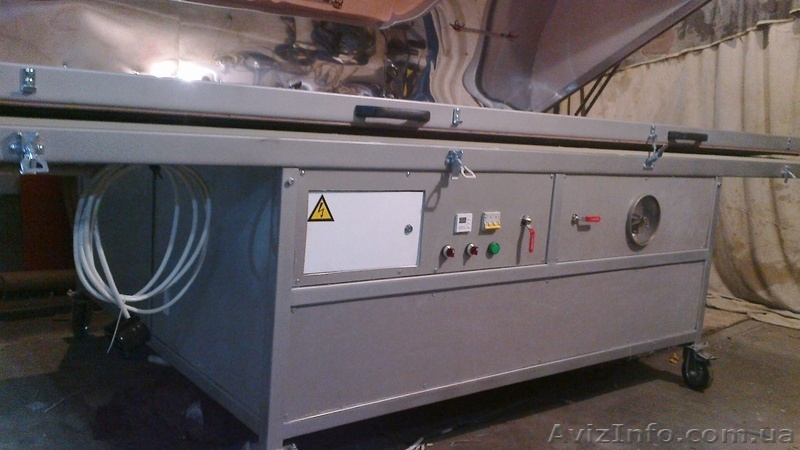

Мембранно-вакуумный пресс для шпонирования с нагревом в Запоріжжя

Технические характеристики мембранно-вакуумного пресса ПРОФИ-3000ТМ
Габаритные размеры пресса (Д*Ш*В), мм 3010х1650х1500
Размеры рабочей поверхности стола (Д*Ш), мм 2800х1300
Материал рабочей поверхности полипропилен
Тип вакуумного насоса пластинчато-роторный насос НВР-5ДМ
Производительность вакуумного насоса, 5 л/с
Рабочая жидкость: вакуумное масло ВМ-4

Мощность вакуумной системы, кВт 0, 55
Объем ресивера, л 150 (3х50)
Максимальное давление прессования, кг/см2 0, 9
Мощность нагревательной системы, кВт 9, 0
Максимальная температура нагрева, °С 50
Напряжение питания, В 380
Тип нагревательных элементов: лампы КГТ
Нагревательная система: откидная
Мембрана каучуковая 2, 0мм, в комплекте
Масса пресса, кг 350
Управление прессом: ручное

Основными преимуществами являются:

• Время шпонирования. Благодаря нагревательным элементам, размещенным в крышке вакуумного пресса, время шпонирования занимает 5 - 15 минут в зависимости от толщины шпона.

• Возможность шпонирования прямых и фасонных деталей.

• Возможность изготовления радиусных заготовок.

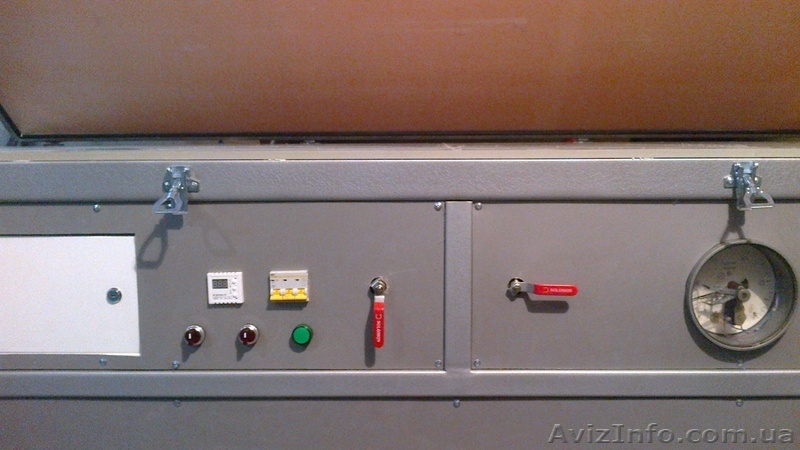

Порядок работы на станке.
До начала работы удостовериться в том, что станок подключен к электропитанию
Включить станок
Установить температуру
Выложить на стол необходимое количество заготовок
Опустить рамку прижима мембраны и прижать её при помощи защёлок
Открыть кран подачи вакуума на стол

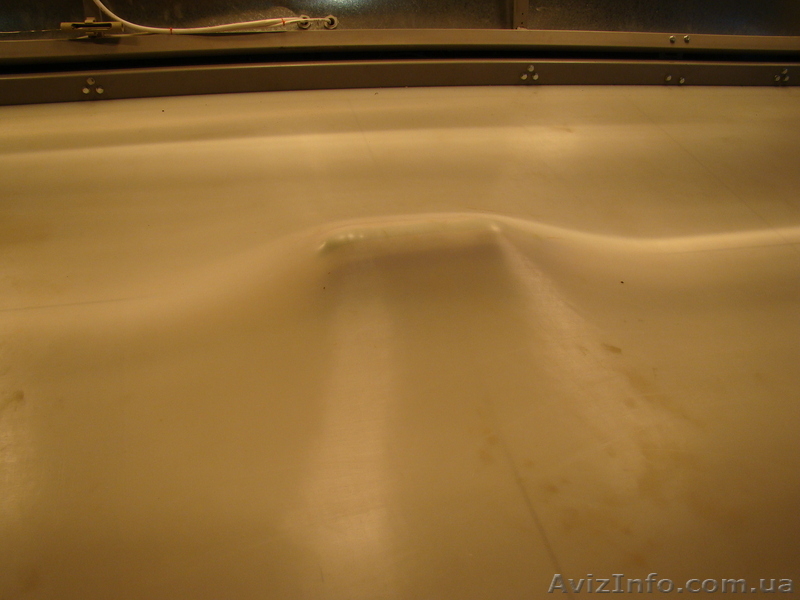

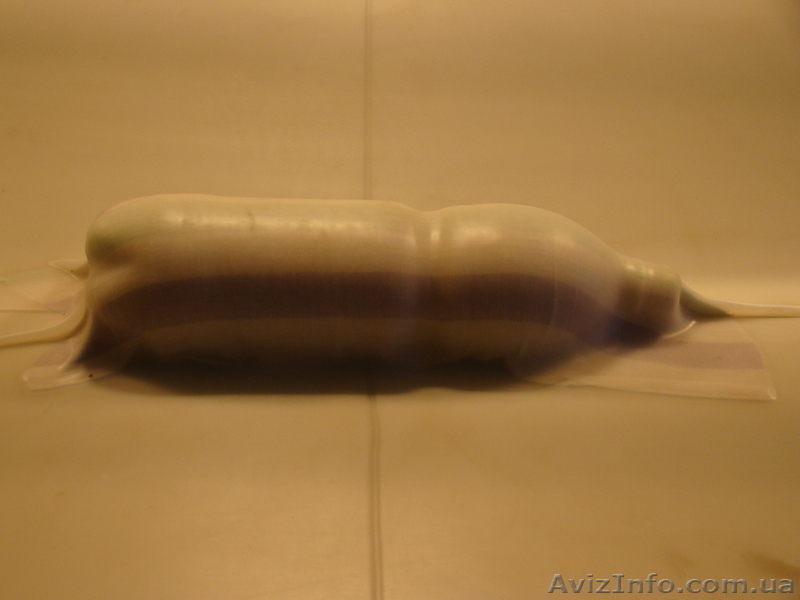

Проконтролировать окутывание заготовки мембраной
Опустить нагревательную систему
Включить нагреватели на выбранную мощность:
3 кВт
6 кВт
9 кВт
По окончанию процесса шпонирования:
Отключить нагреватели
Закрыть кран подачи вакуума на стол
Открыть кран сброса вакуума со стола
Открыть защёлки
Поднять нагревательную систему вместе с рамкой прижима мембраны
Снять со стола заготовки
