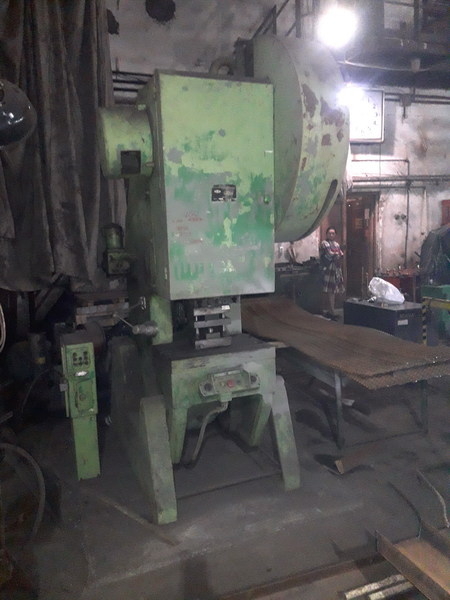

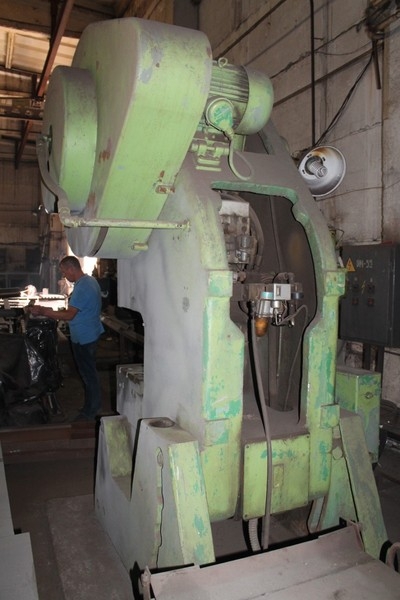

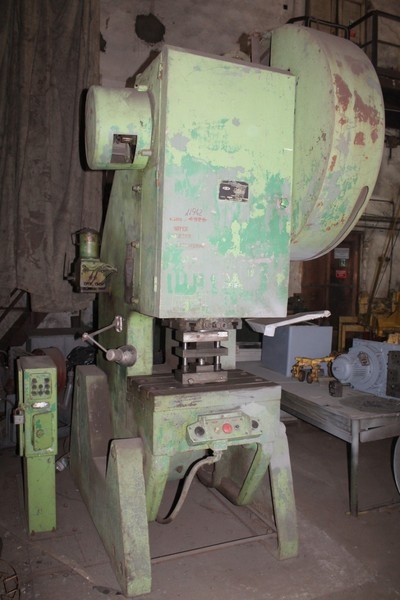

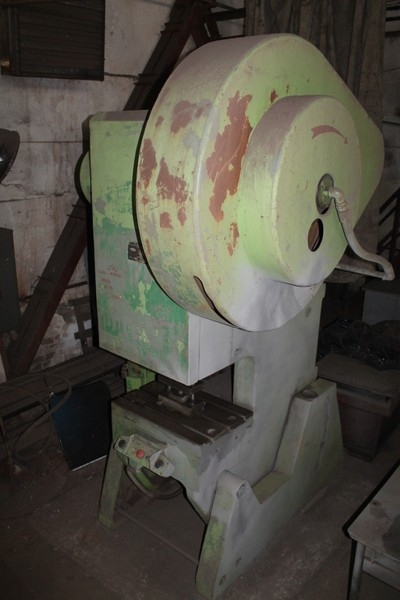

КД2328 пресс кривошипный с пневмомуфтой, усилие 63т в Запоріжжя

Технические характеристики пресса
Параметры пресса Модель пресса
КД2328
Номинальное усилие, кН 630
Ход ползуна регулируемый, наибольший, мм 100
Ход ползуна регулируемый, наименьший, мм 10
Частота хода ползуна, непрерывных, нерегулируемых, мин-1 140
Частота хода ползуна, одиночных, мин-1 45
Размеры стола, слева-направо, мм 800
Размеры стола, спереди-назад, мм 560
Расстояние от оси ползуна до станины, мм 300
Наибольшее расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм
прессы с неподвижным столом 340
прессы с передвижным столом
при верхнем положении стола
при нижнем положении стола
Расстояние между стойками станины в свету, мм 340
Толщина подштамповой плиты, мм 85
Размеры нижней поверхности ползуна, слева-направо, мм 450
Размеры нижней поверхности ползуна, спереди-назад, мм 310
Давление воздуха в сети пресса, МПа, не менее 0, 35
Давление воздуха в заводской сети, МПа, не менее 0, 8
Расход сжатого воздуха (в режиме одиночный ход), литр/цикл 1, 6
Размеры отверстия в ползуне под хвостовик штампа, диаметр, мм 50Н8
Размеры отверстия в ползуне под хвостовик штампа, глубина, мм 75
Наибольшее расстояние между осью отверстия для рога и ползуном в его нижнем положении при наибольшем ходе, мм
Наибольший ход выталкивателя в ползуне, мм 50
Угол наклона станины, град 30
Мощность эл.двигателя привода, кВт пр ПВ=40% 8, 5
Технологическая работа, при непрерывных ходах, Дж 800
Технологическая работа, при одиночных ходах, Дж 1600
Габаритные размеры, мм
слева-направо 1530
спереди-назад 1830
высота 3100
Масса, кг 6410
